Испытательная лаборатория АО «БПО «Прогресс» проводит испытания на воздействие внешних воздействующих факторов по программам и методикам заказчика:
Климатические:
- на воздействие пониженной температуры среды до минус 75 °С,
- на воздействие повышенной температуры среды до 180 °С,
- циклического изменения температуры -65 до + 12) °С,
- повышенной влажности до 98%,
- пониженного давления до 5 мм рт.ст.,
- соляного тумана при температуре 20 – 50 °С.
Механические:
- на вибропрочность, виброустойчивость при воздействии синусоидальной или широкополосной случайной вибрации от 5 до 4000 Гц,
- ударных нагрузок от 5 до 600 g.
АО «БПО «Прогресс» оснащено следующими мощностями:
· Камера тепла, холода и влаги серии ARS (Япония);
· Камера тепла, холода и влаги SE-1200-6-6 (США);
· Камера термоудара TSA-72-EL-А (Япония);
· Камера соляного тумана CORROSIONBOX 400E (Италия);
· Термовлагобарокамера MZH-11(21)-H-H (Япония);
· Термовлагобарокамера FA-64-CHM-705-705 (США);
· Однокомпонентные ударные стенды серии STM (Швейцария);
· Электродинамический вибростенд I210/SAM1 (Япония);
· Электродинамический вибростенд SENTEK DYNAMICS M3240A (США).
Рассмотрим преимущества использования каждого испытательного стенда.

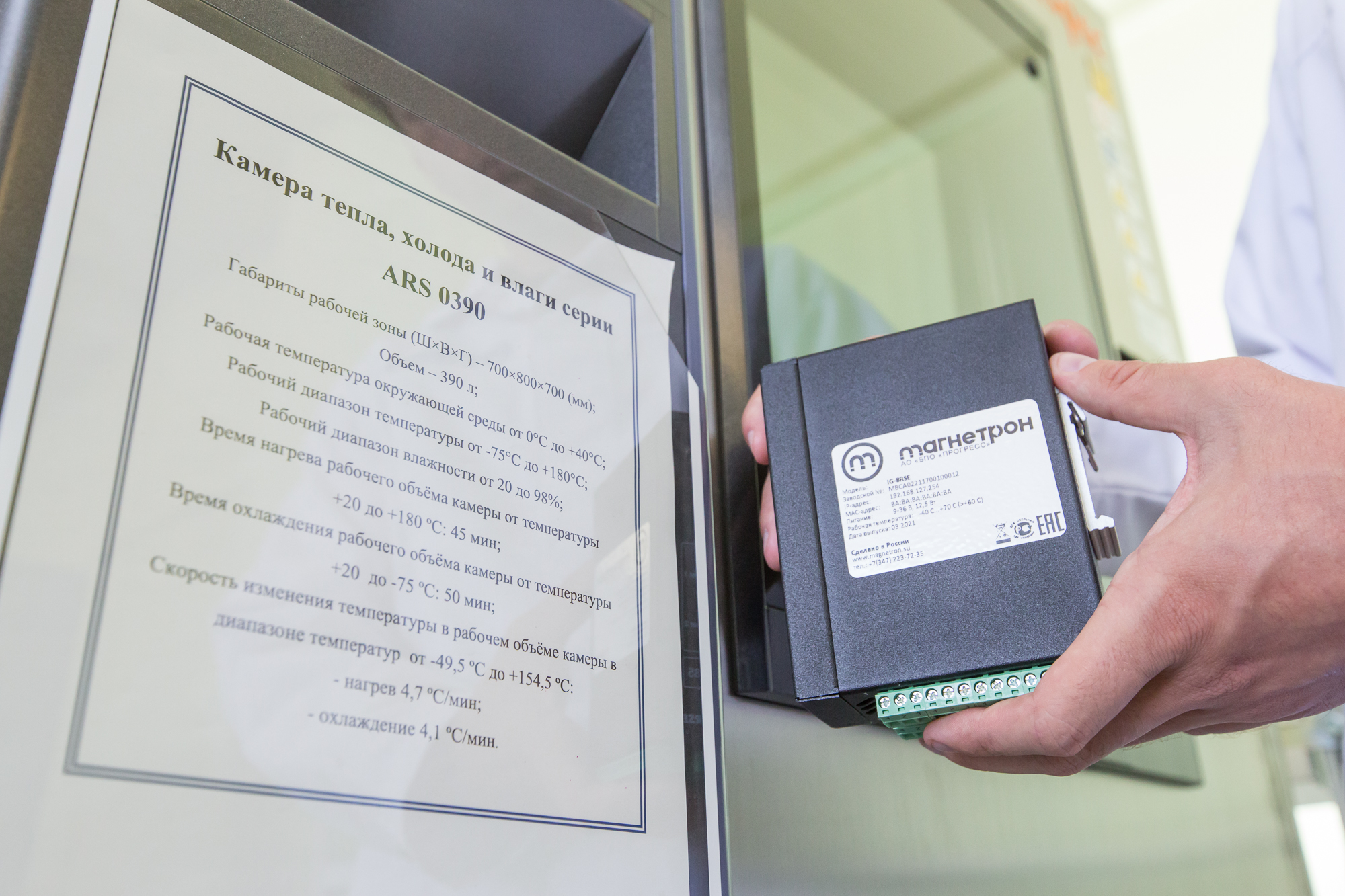

Камеры тепла, холода и влаги серии ARS предназначены для проведения испытаний продукции технического назначения на воздействие температуры (от −75 до +180 С), в том числе требующих высокой скорости нагрева/охлаждения. Камеры обеспечивают создание в рабочей зоне как повышенной, так и пониженной влажности от 10 до 98 %.
Серия ARS является технологичной, экологичной и безопасной. Камера отличается оптимальным потреблением электроэнергии и широким функционалом, подходит для самых требовательных производств. АО «БПО «Прогресс» располагает двумя камерами рабочим объемом 390 и 1100 л.
Панель управления камерой оснащена USB-портом, со следующими функциями:
- Запись графических данных на USB-накопитель;
- Копирование программ на карту памяти USB;
- Запись данных трассировки на USB-накопитель. Эти данные включают в себя заданные значения температуры, текущие значения температуры и информацию о контрольных значениях для анализа проблем, возникающих во время работы.
Серия климатических камер тепла, холода и влаги SE представляет собой новую линейку испытательных камер премиум-качества, которые выводят испытания продукции на совершенно новый уровень, обеспечивая при этом надежные и точные результаты испытаний. В отличие от бюджетной серии S / SM, серия SE специально разработана для военного производства. Воздухораспределительный щит обеспечивает превосходную производительность за счет ламинарного течения воздуха, это позволяет увеличить работоспособность камеры на более длительное время.
Наличие функциональных возможностей, как например динамические испытательные воздействия, помогают контролировать продукт во время его испытаний и позволяют значительно улучшить достоверность полученных результатов. Дополнительные технологическое отверстие с заглушками позволяет подключать кабели к изделию внутри камеры и подключаться к внешнему оборудованию для мониторинга хода испытаний. Для герметизации отверстия предусмотрена специальная заглушка.
Упрочненное дно камеры позволяет испытывать оборудование с повышенным весом.
Камера термоудара TSA-72-EL-А
Камеры термоудара TSA характеризуются высокими скоростями нагрева и охлаждения образца. В верхней горячей и нижней холодной зонах специально подготавливается соответственно горячий и холодный воздух. Термоудар осуществляется перенаправлением потоков горячего или холодного воздуха с помощью заслонок из горячей или холодной зоны через рабочую зону с образцом. Термоудар хорошо выявляет дефекты, связанные с разницами коэффициентов линейного расширения материалов, отклонениями от изотропности материалов.
Особенности камеры термоудара серии TSA:
- Система управления камерой включает до 40 тестовых программ, которые обеспечивают работу камеры в непрерывном и запрограммированном режимах
- функция приостановки (паузы) испытаний, позволяющая запрограммировать остановку испытаний после окончания цикла;
- возможность отображения данных выборки в виде графиков;
- удаленное управление камерой с ПК через веб-браузер;
- возможность сохранять, хранить и копировать данные тестового образца на USB-накопитель
- возможность оснащения камеры функцией «контроль температуры образца», представляющей собой дополнительный датчик температуры, устанавливаемый непосредственно на образце, и разъем для его подключения;
- отправка подробной информации о возникающих неполадках на зарегистрированный адрес электронной почты. Возможна передача сообщений о завершении испытаний;
Камера соляного тумана CORROSIONBOX 400E
Материалы, используемые в промышленности, подвергаются воздействию природной или промышленной коррозии в виде соли, тумана, влаги, дыма и автомобильных выхлопных газов. Камера соляного тумана предназначена для испытаний образцов в условиях атмосферы нейтрального или кислого соляного тумана для определения коррозионной стойкости. Камера позволяет производить ускоренные испытания консервационных и антикоррозионных составов, смазочных материалов, лакокрасочных покрытий, гальванопокрытий.
Для получения гарантированных результатов было разработано множество методов испытаний и международных стандартов, на которые ссылаются в ходе испытаний. Камера имеет свободное программирование до 15 программ испытаний. Состояние испытания непрерывно выводится на ЖК-дисплей. Постоянный контроль температуры внутри испытательной камеры и увлажнителя, контроль давления воздуха в сопле и оборотов дозирующего насоса.
Испытания в соляном растворе.
Распыление солевого раствора с помощью сжатого воздуха через сопло производит коррозийный туман. Давление воздуха в форсунке контролируется через регулятор давления.
Увлажнитель подает в форсунку теплый, насыщенный влагой воздух под давлением. В увлажнитель подается воздух и деионизированная вода, при этом воздух предварительно фильтруется через воздушный/масляный очиститель.
Солевой раствор в правильных пропорциях подается дозирующим насосом в распылительное сопло, количество раствора зависит от скорости работы насоса. Температура в камере контролируется температурным датчиком PTC в коррозионной камере.
Испытания на конденсацию.
Увлажнитель и форсунка не работают во время этого испытания. Испытательную камеру снизу заполняют деминерализованной водой. Вода нагревается и испаряется конденсируя на поверхности образцов. Температура в камере 40 ° C.
Термовлагобарокамера MZH-11(21)-H-H
Термобарокамеры применяются для испытаний электронных приборов и изделий, эксплуатируемых в авиационной и космической промышленностях. Отличительная особенность термобарокамеры – возможность регулировки давления при заданных режимах температуры/относительной влажности.
Диапазон температур – от -70 до +180 °С, диапазон относительной влажности от 20 до 98 %.
Камера содержит не менее 30 программ испытаний, до 99 шагов в каждой, обеспечивает управление параметрами испытаний в программируемом и постоянном режимах, оснащена интерфейсом RS-485 для объединения камер в единую заводскую сеть.
Термовлагобарокамера FA-64-CHM-705-705
Камера предназначена для воссоздания условий эксплуатации авионики и аэрокосмической техники. Обеспечивает одновременное воздействие на образец температуры и влажности, а также пониженного давления до 0,15 кПа.
Имеет диапазон температур от -70°С до +177°С и диапазон влажности от 20 до 95%.
Термовлагобарокамера имеет возможность задания программы испытания, реализацию циклических испытаний, а также непрерывную запись режима испытания.
Однокомпонентные ударные стенды серии STM
Стенд для ударных испытаний серии STM предназначен для проверки качества конструкции изделия на предмет воздействия механических факторов. Одними из основных составляющих таких испытаний являются испытания на стойкость и ударопрочность.
Испытания на воздействие множественных ударов проводятся с использованием стендов, реализованных на основе свободного падения образца, закрепленного на испытательном столе с заданной высоты. Стол поднимается с помощью пневматической системы с использованием внутренней сети сжатого воздуха или специально поставляемого компрессора.
Форма импульсного воздействия определяется специальными формовщиками, установленными между испытательным столом и наковальней, на которую опускается стол.
Цель таких испытаний - прогнозировать устойчивость образца к негативным факторам окружающей среды. Наиболее частый пример - необходимость испытания того или иного электрооборудования в условиях, максимально приближенных к условиям эксплуатации. Также необходимо выяснить, как будет вести себя техника при транспортировке. С помощью испытательного стенда вы можете смоделировать реальные условия - погрузку и разгрузку.
Электродинамический вибростенд I210/SAM1
Электродинамические вибростенд серии «i» предназначен для проведения испытаний на воздействие вибрации и ударов. Особенность этого вибростенда — повышенное значение выталкивающего усилия и ресурс работы.
Размер стола – 128 мм. Допустимая нагрузка до 120 кг. Допустимый момент опрокидывания 0,16 кН-м. Перемещение (размах) – 30 мм. Выталкивающее усилие-удар – 9 кН.
Типовая конструкция вибростенда включает:
· актюатор;
· усилитель мощности;
· охладитель;
· регулятор положения вибростола;
· контроллер управления вибрационным воздействием.
Электродинамический вибростенд SENTEK DYNAMICS M3240A
Электродинамический вибростенд предназначен для проведения испытаний на воздействие вибрации (гармонические колебания) и ударов. Особенность — система с воздушным охлаждением, подходящая для испытания изделий малого размера (электронных деталей, соединителей, портативных устройств, механических сборочных узлов).
Допустимая статическая нагрузка до 500 кг. Максимальная скорость 2,0 м/с. Максимальная ускорение 980 (100) м/с2. Перемещение – 51 мм. Перемещение (удар) – 51 мм. Выталкивающее усилие-удар – 62,72кН.
Испытательная лаборатория АО «БПО «Прогресс» - аккредитованная лаборатория, работающая без посредников. Разрешительные документы, выданные Федеральной службой по аккредитации, позволяют АО «БПО «Прогресс» проводить испытания по подтверждению соответствия продукции Заказчика установленным требованиям и стандартам качества в самых разных отраслях производства.
