История создания телефонных коммутаторов. Виды телефонных коммутаторов. Области применения.

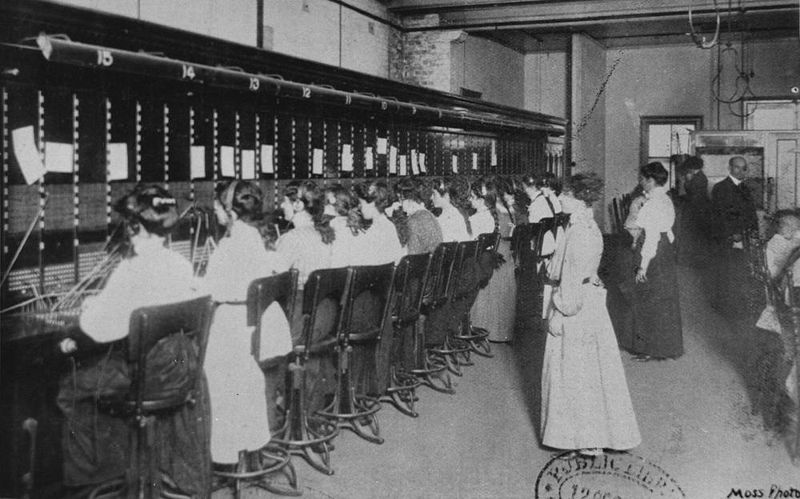

Первые телефонные коммутаторы представляли из себя большой и высокий шкаф с приделанным рабочим местом в виде столика для телефонистки. На рабочем столе были проделаны отверстия, из которых виднелись металлические стержни штепселей. Штепсели были соединены со шнурами, на одном конце каждого шнура находился «опросный» штепсель, на втором конце – «вызывной».
Данные шнуры выполняли роль соединения абонентских линий двух аппаратов.

В нижней части лицевой стенки коммутатора правильными рядами были расположены латунные «гнезда», похожие на гнезда в обычной штепсельной розетке электроосвещения. Это — так называемое местное поле коммутатора. Каждая абонентская линия заканчивалась в местном поле собственным гнездом и вызывной лампочкой. При вызове станции абонентом телефонистка вставляла опросный штепсель в гнездо вызывающего абонента в местном поле, а вызывной штепсель этого шнура — в гнездо вызываемого абонента.
Емкость обычного коммутатора системы ЦБ (центральной батареи) равна 120 номерам. Если станцию нужно было оборудовать, к примеру, на 600 абонентов, то устанавливали пять коммутаторов.

Для более быстрого соединения телефонисткой абонентов станции прямо над ее рабочем месте, в свободном доступе, в зоне вытянутой руки, в верхней части коммутатора устанавливали многократное поле. Там монтировали такие же гнезда, как и в местном поле, но уже без вызывных лампочек.
Количество абонентов росло в геометрической прогрессии и ручные, старые телефонные станции не справлялись со своей задачей. К тому же, станцией управлял живой человек, и он уже не мог обеспечивать необходимую скорость соединения абонентов. Как известно, в то время на работу в качестве телефонисток принимали только девушек с приятным тембром и очень длинными руками, в размахе они должны достигать не менее полутра метров, чтобы ловко и быстро дотягиваться до дальних гнезд, при этом не перепутав абонентов.

Толчком к переходу от ручного телефонного коммутатора к более современному стала ситуация, которая произошла с Элманом Брауном Строуджером, владеющим в то время похоронным бюро в Канзас-Сити (США). Работающая в городе телефонисткой супруга его конкурента, при входящих звонках с просьбой соединить с бюро Строуджера, намеренно соединяла абонентов с похоронным бюро своего супруга. Позже Строуджер узнал об обмане, и дал себе слово, что изобретет такой телефонный коммутатор, который будет работать без хитрых телефонисток.
И ему это удалось. Он изобрел и запатентовал декадно-шаговый искатель, который на многие десятилетия стал основой целого поколения декадно-шаговых АТС. Но не сразу.

Искатель и изобретенный вскоре после этого тем же Строуджером телефонный аппарат с дисковым номеронабирателем составляли превосходную основу для автоматизации телефонной сети, а также исключал возможность подслушивания разговоров в виду отсутствия телефонисток.
Но по законам Соединенных Штатов, за использование патента необходимо было в течение 10 лет производить определенные выплаты изобретателю. Поэтому номеронабиратель начал использоваться только с 1906 года, а с 1896 и далее в течение десятилетия американский гигант производитель компания Bell Systems выпускала на рынок только ручные станции.

Однако, по ту сторону океана прогресс не стоял на месте, вскоре, появился примитивный, но вполне рабочий вид АТС — «машинные станции». В Советском Союзе на заводе «Красная Заря» их производили с 1927 года до самой войны. В них для группы искателей был общий машинный привод, состоящий из нескольких валов, которые постоянно вращались. Валы вращались, рейки со щетками двигались, механически соединяя абонента со свободной линией или с другим абонентом.

С 50-х годов в мире началось производство новых, координатных, АТС, основанных на базе многократных координатных соединителей. Эти устройства были надежнее и долговечнее декадно-шаговых. В СССР их производили с 1956 года, в том числе с 60х — на той же «Красной Заре» в Ленинграде. И выпускали до самого распада Советского Союза.
Первые цифровые АТС появились в 70-х годах 20 века. С тех пор они прошли достаточный адаптационный период времени, постоянно совершенствуясь, наращивая мощность и добавляя новые интерфейсы и функциональные возможности. Цифровая АТС – это современная телефонная станция, в которой коммутация и управление являются полностью цифровыми, что позволяет бесконечно расширять перечень ее функций и возможностей. Сигнал, идущий от первоисточника, оцифровывается в отделе абонентского комплекта и передаётся внутри АТС и между автоматическими телефонными станциями в цифровом виде. Это является гарантией отсутствия затухания и минимизирует помехи, независимо от длины пути сигнала. Универсальность цифровых АТС заключается в том, что путем изменения конфигурации программного обеспечения можно создавать системы с большим спектром функций, в зависимости от нужд и требований потребителя.
Современные АТС —коммутационные узлы крупных размеров, которые занимают много места и обеспечивают телефонную связь между сотнями тысяч абонентов.
Однако, развитие АТС пошло дальше еще в одном направлении — уменьшения размеров и развития дополнительного функционала.  Это было сделано для удобства компаниям, у которых большое количество сотрудников, у каждого из которых на рабочем столе установлен телефон. Пользуясь услугами городской АТС, пришлось бы протягивать столько же городских линий, сколько и сотрудников в офисе. Это стоило бы компании значительных средств и приносило массу неудобств. Анализируя данную ситуацию приходит идея о собственном автоматическом коммутаторе, заведя в него небольшое количество городских линий, он по определенному алгоритму распределял бы входящие звонки между сотрудниками. И обеспечил бы внутреннюю корпоративную связь. Это выходит намного экономичнее, эффективнее и удобнее.

Сегодня в мире выпускаются самые разнообразные типы цифровых АТС, которые предназначены для коммутации голосовых сообщений. Они легко интегрируются в телекоммуникационную структуру, поэтому пользуются большим спросом среди компаний.

Завод «Красная Заря» - В 1897 году в Ленинграде был основан Телефонный и электромеханический завод Русского АО Л. М. Эриксон и Ко. На предприятии производили телефоны, приборы управления артиллерийским огнём. В 1919 году постановлением Высшего совета народного хозяйства (ВСНХ) завод был национализирован. В 1922 году завод получил название Петроградский телефонный завод «Красная Заря». Завод был награжден орденом Ленина и получил название Ленинградский ордена Ленина телефонный завод «Красная заря».
В конце 1941 начале 1942 года часть оборудование завода и персонала были эвакуированы на Урал в г. Уфа. Завод получил № 697. Во время войны завод выпускал полевые телефонные аппараты УНА-И и УНА-Ф. После войны он стал основой для АО «БПО «Прогресс».
АО «БПО «Прогресс» - входящее в Концерн «Автоматики» Госкорпорации «Ростех», являясь одним из ведущих предприятий России в области защиты информации, занимает лидерские позиции по направлению «информационная безопасность». Предприятие представляет полный цикл услуг по контрактной разработке, контрактному производству и сервисному обслуживанию промышленной электроники, телекоммуникационного оборудования и средств связи специального назначения для нужд силовых ведомств.
